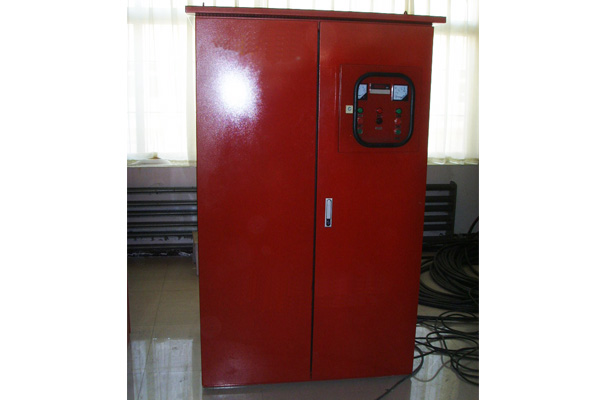

變頻控制箱根據電機的負載類型設計

  我們的變頻控制箱從設計，到元器件的選取、成套制作，每個環節嚴格按照國家3C質量認證，嚴格把關，高質量、嚴要求的對設計、采購、生產、檢驗、出廠的每一道工序做出嚴格的質量管理和跟蹤。設計前，我們的設計工程師根據客戶的要求、現場的環境（溫度、濕度、電磁輻射等級、防爆等級等）；電機的具體參數如產地、額定電流、額定電壓、相數，電機的負載類型、工作制式；電機的啟動方式；變頻柜拖動電機的數量、控制柜的控制方式，如手動/自動、本地/遠程；供電場合的電能質量要求，防雷、浪涌、電磁輻射，深入了解傳動機械的機械特性，然后綜合考慮選用哪些品牌的那個系列的變頻器做為電力拖動的核心器件，綜合的考慮后設計電氣原理圖，設計中，對于其中可能出現的干擾，做一些抑制措施，如加裝進出線電抗器，和隔離變壓器、對于傳感器使用屏蔽電纜、變頻器單獨接地，部分的根據控制柜安裝的地點加裝防雷、浪涌保護措施，等其它的保護措施。
  PLC控制柜制作標準
  1. PLC控制柜側面及前后門均采用2.0mm厚冷軋鋼板制作，兩側采用1.5mm厚冷軋鋼板制作。
  2. PLC控制柜前后開門，前門設計玻璃視窗（玻璃視窗以觀察到柜內PLC及主要設備工作狀態并保證門體整體美觀為準，幾個控制柜門應保持一致），后為雙開門。
  3. 柜下部距底100mm設蓋板，蓋板分前后兩塊，每塊蓋板在兩邊靠近線槽處設200mm*100mm出線孔，蓋板應為2.0mm厚鋼板，并加筋條。
  4. 控制柜內設備元件安裝為前后布置，即雙面立梁結構，前后立梁間為100mm，前立梁面至前門的凈空為300mm，后立梁至后門的凈空為400mm。
  5. PLC控制柜柜頂居中安裝排風扇，柜頂前后安裝照明日光燈管，儀表柜柜頂居后安裝照明日光燈管。
